輸出方式：數字信號輸出
窗口尺寸：3*4mm
感應距離：10M（透鏡SB-F-02）不同距離詳見透鏡選型
感應角度：120°（水平方向）
工作電壓：2.2-5.5V
靜態功耗：＜15uA
推薦配套IC：定制化單片機
YS312K是將AD芯片與人體探測敏感元都集成在電磁屏蔽罩內的熱釋電紅外傳感器。人體探測敏感元將感應到的人體移動信號傳輸?shù)紸D芯片上，其通過采集、濾波等輸出16位數字信號，并通過外圍電路的單片機實現相關功能。
16位數字信號輸出
單線串行數據
低功耗
1.極限值 （超過下面表格中數值可能造成器件的永久性損壞）
參量 符號 最小值 最大值 單位 工作溫度 TST -30 70 ℃ 任何引腳極限 Into -100 100 mA 存儲溫度 TST -40 80 ℃
2.工作條件(T=25°C, Vdd=3V，除另有規定外)
參量 符號 最小值 典型值 最大值 單位 電源電壓 VDD 2.2 3.3 5.5 V 工作電流 IDD 5 10 20 μA ADC分辨率 16 探測波長 λ 8 14 μm 低通濾波器截至頻率 7 Hz 高通濾波器截至頻率 0.44 Hz

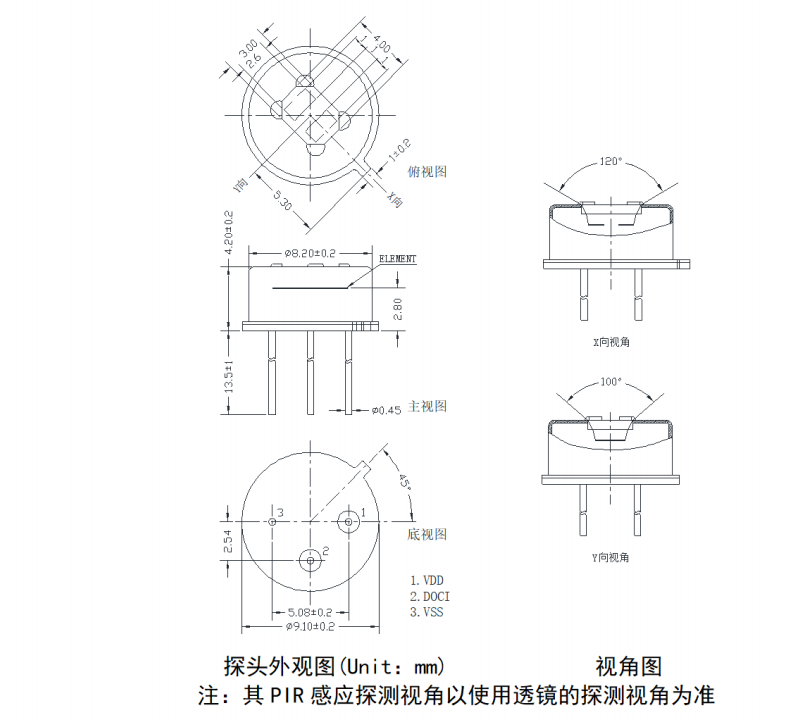

產品尺寸圖
注意事項
傳感器的出廠參數，均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。
傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。
傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系，使用時請綜合考慮。
傳感器內部敏感元件較為薄脆，使用時請輕拿輕放，高頻震動或跌落撞擊可能導致敏感元件發生斷裂。
傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片，使用時請勿用手或硬物直接接觸。
傳感器窗口選型：模擬直插雙元產品：S：3*4mm，B：3.8*5mm，數字直插雙元產品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元產品：X：4*4mm，Q：4.9*4.9mm。詳情請與業務員溝通。
傳感器引線長度選型：常規默認13.5mm，如有其他需求可詳詢業務員，支持定制引線長度。
傳感器其他詳細信息請詳見產品說明書。
